Produktdetails:
|
| Nosepiece: | Motorisierter Objektivrevolver mit 6-Loch-Codierung | Z-Auflösung: | 0,1 um |
|---|---|---|---|
| Größe: | 1050 x 450 x 690 mm | Stromspannung: | 110-220 VAC, 60/50 Hz |
| Leistung: | 80W | Arbeitstemp.: | 10°~38°C |
| Arbeitsfeuchtigkeit: | 10 % ~ 90 % (keine Kondensation) | Bewegenstrecke: | 100mm |
| Gewicht: | 86KG | Wiederholbarkeit: | 15um |
| LED-Lebenszeit: | 40000 Stunden | Methode anzeigen: | LED übertragen/reflektieren |

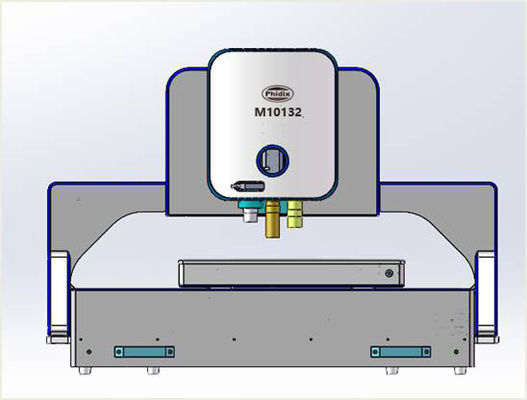

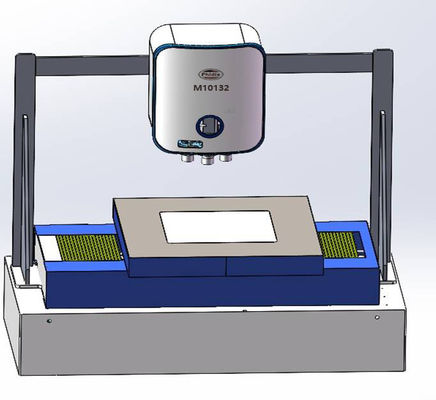

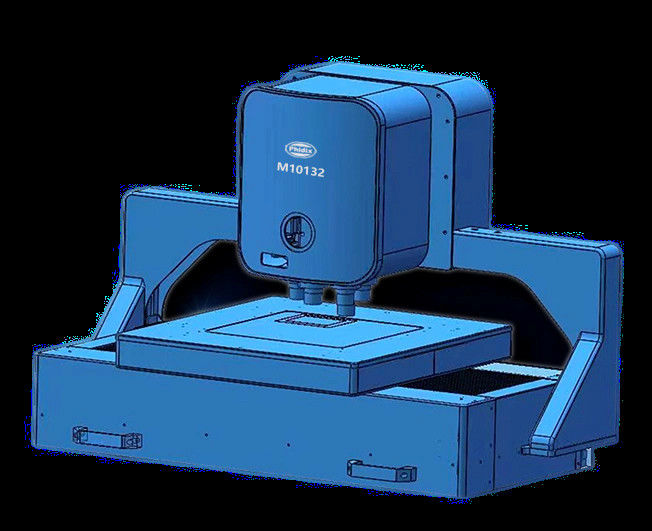

M10132 Industrielles automatisches 3D-Mikroskop Gantry Industriedesign
M10132 ist ein Mikroskopsystem, das Beobachtung + Messung + Aufzeichnung integriert.Es integriert Stereomikroskop, metallurgisches Mikroskop, 3D-Messmikroskop in einem, durch führende automatische Beleuchtungsbeobachtung, motorisierte Plattform mit großem Bewegungsbereich von 300 x 300 mm, bis hin zu einer voll funktionsfähigen Benutzeroberfläche, im wahrsten Sinne des Wortes, von der Bildgebung im Makromaßstab bis zur detaillierten Messung im Mikromaßstab .
Merkmale: Nehmen Sie die optische Fokussierung als Messprinzip und verwenden Sie eine hochpräzise optische Erkennungsmethode für eine präzise Dimensionsmessung.Das Zielbild kann nicht nur ausgerichtet, sondern auch der Oberflächenzustand des Messpunkts beobachtet und Höhe, Länge, Durchmesser, Umfang usw. gemessen werden. Hohe Vergrößerung, geeignet für die
Messung von Präzisionsprodukten und kann auch als Hochleistungsmikroskop verwendet werden.
Vollautomatisches 3D-Scanning-Messsystem
Das neue metallurgische Mikroskop M10132 für Forschungszwecke wurde auf ein motorisiertes XYZ-Arbeitstischmodell aufgerüstet, kombiniert mit der leistungsstarken 2D/3D-Software, die eine Reihe von Neuheiten integriert. Vom Aussehen bis zur Leistung folgt es eng dem international führenden Designtrend. Wir werden weitermachen um Kunden komplette industrielle 3D-Inspektionslösungen anzubieten.
M10132 Industrielles automatisches 3D-Mikroskop
• Motorisiertes Industrie-Mikroskop-Messsystem in Portalbauweise mit Computer und Software
•Motorisiertes Nasenstück 6 Löcher mit Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z motorisierter Arbeitstisch Bewegungsbereich 300x300/20mmAuflösung 15um
• Elektrische Karte von Marco Camera in Echtzeit zur Übersicht und Führung zu jedem interessanten Punkt
•3D Advanced Version Software enthält vollautomatische 2D- und 3D-Bildzusammenfügungs- und Messfunktion
| Artikel | Spezifikation | M10127 |
|
Hauptkörper
|
Nasenstück: Motorisiertes Nasenstück mit 6-Loch-Codierung | ● |
| Objektiv: Infinity LWD Semi-APO Metallurgisch 2x, 5x, 10x, 20x, 50x, 100x | ● | |
| LED-Lebensdauer: 40000 Stunden | ● | |
| Ansichtsmethode: LED übertragen/reflektieren | ● | |
| Ansichtsmethode: Polarisierung | ○ | |
| Anzeigemethode: DIC | ○ | |
|
Motorisierter XYZ-Tisch
|
Wiederholbarkeit: 15um | ● |
| Wiederholbarkeit: 3um | ○ | |
| Bewegungsgeschwindigkeit: 12 mm/s (max.) | ● | |
| Bewegungsbereich: 300 x 300 mm | ● | |
| Bühnengröße: 550 x 570 x 65 mm | ● | |
| Bühnenlast: 10 kg | ● | |
| Z Motorisierte Steuerung | Autofokus-Geschwindigkeit 0,3 Sekunden (am schnellsten), normalerweise 1-3 Sekunden | ● |
| Z-Auflösung: 0,1 um | ● | |
| Bewegungsgeschwindigkeit: 20 mm/s (max.) | ● | |
| Bewegungsbereich: 100 mm | ● | |
| Mikrokamera | Digitalkamera: 9.0M USB3.0 GS Shutter Digitalkamera, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Runde Bühne | 360° drehbar, 30° Neigungswinkel einstellbar | ○ |
| Marco Kamera | Sichtfeld bis zu 70 mm x 90 mm, Auflösung 0,2 mm | ○ |
| Computer |
Dell Xeon W-2265 12 Kerne 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Vorinstallierte Software.Standardcomputer für 2DF, 3D-Versionssoftware |
● |
|
Dell i5 64G 256G+1T, 2G-Grafik, 27 Zoll, 4K, vorinstallierte Software. Standardcomputer für 2D-, 2DB-Versionssoftware |
○ | |
| Software | 3D, 3D-Scan hinzufügen, für XYZ-Bühne + Computer | ● |
| 2D, Plane Scan, für XY- oder XYZ-Bühne + Computer | ○ | |
| 2DF, Fusionsscan nach oben/unten hinzufügen, für XYZ-Bühne+Computer | ○ | |
| Bildformat | Ausgabe: JPEG, TIFF | ● |
|
Motorisiert Arbeitsphase |
Motorisierter XYZ-Arbeitstisch, 2-Phasen-Schrittmotor, Hochpräzisionsmodul, Aluminiumlegierungsmaterial, Oberfläche eloxiert, korrosionsbeständig und kratzfest | ● |
Hinweis: ● bedeutet Standard, ○ bedeutet optional
Vollautomatische Mikroskop-Scansoftware
2D 2DB
X/Y motorisiert X/Y/Z motorisiert
2D-Ebenenscan 2D-Abschrägungsscan
2DF 3D
X/Y/Z motorisiert X/Y/Z motorisiert
2D-Fusionsscan 3D-Scan
