Produktdetails:
|
| Farbe: | Weiß | Anpassung: | Soem, ODM |
|---|---|---|---|
| Größe: | 350 x 450 x 690 mm | Stromspannung: | 110-220 VAC, 60/50 Hz |
| Leistung: | 80W | Arbeitstemp.: | 10°~38°C |
| Arbeitsfeuchtigkeit: | 10 % ~ 90 % (keine Kondensation) | Wiederholbarkeit: | ≤10um, erweiterbar auf |
| Gewicht: | 36KG | Ziel: | Infinity LWD Metallurgischer Semi-APO 5x, 10x, 20x, 50x, 100x |
| LED-Lebenszeit: | 40000 Stunden | Methode anzeigen: | LED reflektieren |

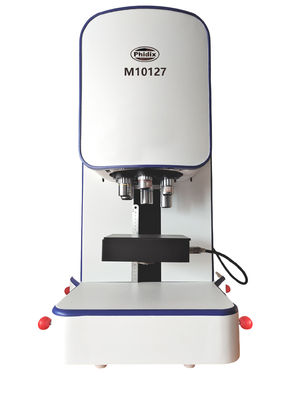

Vollautomatisches 3D-Scanning-Messsystem Industriedesign-Mikroskop
M10127 ist ein Mikroskopsystem, das Beobachtung + Messung + Aufzeichnung integriert.Es integriert Stereomikroskop, metallurgisches Mikroskop, 3D-Messmikroskop in einem, durch führende automatische Beleuchtungsbeobachtung, motorisierte Plattform mit großem Bewegungsbereich von 300 * 300 mm, zu einer voll funktionsfähigen Benutzeroberfläche, im wahrsten Sinne des Wortes, von der Bildgebung im Makro- bis zum Mikromaßstab detaillierte Messung.
Eigenschaften: Verwenden Sie die optische Fokussierung als Messprinzip und verwenden Sie eine hochpräzise optische Erkennungsmethode für eine präzise Dimensionsmessung.Es kann nicht nur das Zielbild ausgerichtet werden, sondern auch der Oberflächenzustand des Messpunkts kann beobachtet werden, und die Höhe, Länge, Durchmesser, Umfang usw.Kann gemessen werden.Hohe Vergrößerung, geeignet für die Messung von Präzisionsprodukten und kann auch als Hochleistungsmikroskop verwendet werden.
Vollautomatisches 3D-Scanning-Messsystem
Das neue metallurgische Mikroskop M10127 in Forschungsqualität wurde auf ein motorisiertes XYZ-Arbeitstischmodell aufgerüstet, kombiniert mit der leistungsstarken 2D/3D-Software, die eine Reihe von Neuheiten integriert. Vom Aussehen bis zur Leistung folgt es eng dem international führenden Designtrend. Wir werden weitermachen um Kunden komplette industrielle 3D-Inspektionslösungen anzubieten.

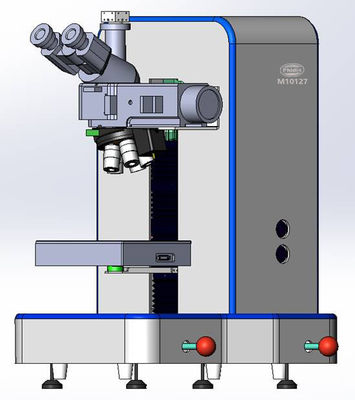

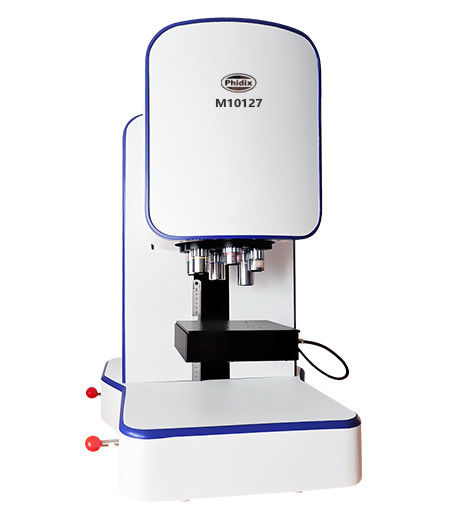

M10127 Industrielles automatisches 3D-Mikroskop
•Motorisiertes Industriemesssystem mit Computer&Software
•Motorisiertes Nasenstück 6 Löcher mit Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Motorisierter Arbeitstisch Bewegungsbereich 50x50/200mm Auflösung 15um
• Elektrische Karte von Marco Camera in Echtzeit zur Übersicht und Führung zu jedem interessanten Punkt
•3D Advanced Version Software enthält vollautomatische 2D- und 3D-Bildzusammenfügungs- und Messfunktion
| Artikel | Spezifikation | M10127 |
Hauptkörper | Nasenstück: Motorisiertes Nasenstück mit 6-Loch-Codierung | ● |
| Objektiv: Infinity LWD Metallurgical Semi-APO 5x, 10x, 20x, 50x, 100x | ● | |
| LED-Lebensdauer: 40000 Stunden | ● | |
| Ansichtsmethode: LED reflektieren | ● | |
| Ansichtsmethode: Polarisierung | ○ | |
| Anzeigemethode: DIC | ○ | |
Motorisierter XYZ-Tisch | Wiederholbarkeit: 15um | ● |
| Wiederholbarkeit: 3um | ○ | |
| Bewegungsgeschwindigkeit: 12 mm/s (max.) | ● | |
| Bewegungsbereich: 50 x 50 x 200 mm | ● | |
| Bühnengröße: 150 x 170 mm | ● | |
| Bühnenlast: 10 kg | ● | |
| Z Motorisierte Steuerung | Autofokus-Geschwindigkeit 0,3 Sekunden (am schnellsten), normalerweise 1-3 Sekunden | ● |
| Z-Auflösung: 0,1 um | ● | |
| Bewegungsgeschwindigkeit: 20 mm/s (max.) | ● | |
| Bewegungsbereich: 20 mm | ● | |
| Mikrokamera | 9MPA Digitalkamera: 9.0M USB3.0 GS Shutter Digitalkamera, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G-Empfindlichkeit Dunkelsignal 1146m mit 1/30s | ● |
| Runde Bühne | 360° drehbar, 30° Neigungswinkel einstellbar | ○ |
| Marco Kamera | Sichtfeld bis zu 70 mm x 90 mm, Auflösung 0,2 mm | ○ |
| Computer | Dell Xeon W-2265 12 Kerne 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, 2G-Grafik, 27 Zoll, 4K, vorinstallierte Software. | ○ | |
| Software | 3D, 3D-Scan hinzufügen, für XYZ-Bühne + Computer | ● |
| 2D, Plane Scan, für XY- oder XYZ-Bühne + Computer | ○ | |
| 2DF, Fusionsscan nach oben/unten hinzufügen, für XYZ-Bühne+Computer | ○ | |
| Bildformat | Ausgabe: JPEG, TIFF | ● |
Motorisiert | Motorisierter XYZ-Arbeitstisch, 2-Phasen-Schrittmotor, Hochpräzisionsmodul, Aluminiumlegierungsmaterial, Oberfläche eloxiert, korrosionsbeständig und kratzfest | ● |
Hinweis: ● bedeutet Standard, ○ bedeutet optional
Vollautomatische Mikroskop-Scansoftware
2D 2DB
X/Y motorisiert X/Y/Z motorisiert
2D-Ebenenscan 2D-Abschrägungsscan
2DF 3D
X/Y/Z motorisiert X/Y/Z motorisiert
2D-Fusionsscan 3D-Scan
