Produktdetails:
|
| Farbe: | Weiß | Drawtube: | Binokular |
|---|---|---|---|
| Theorie: | Metallurgisches Mikroskop | ANWENDUNG: | Maschinerie, Elektronik, Plastik etc. |
| Okular: | WF10X/20mm | Lineare Wiedergabe: | 50x-1000x |
| Ziel: | 5X, 10X, 20X, 50X | Nosepiece: | 4 Löcher Nosepiece |
| Fokussierung: | Koaxialgrobes und Feineinstellung | Beleuchtung: | Halogen 12V/50W |
| Markieren: | Dunkelfeld-umgekehrtes metallurgisches Mikroskop,1000X wandelte metallurgisches Mikroskop um,Mikroskop des Dunkelfeldes 50X |
||

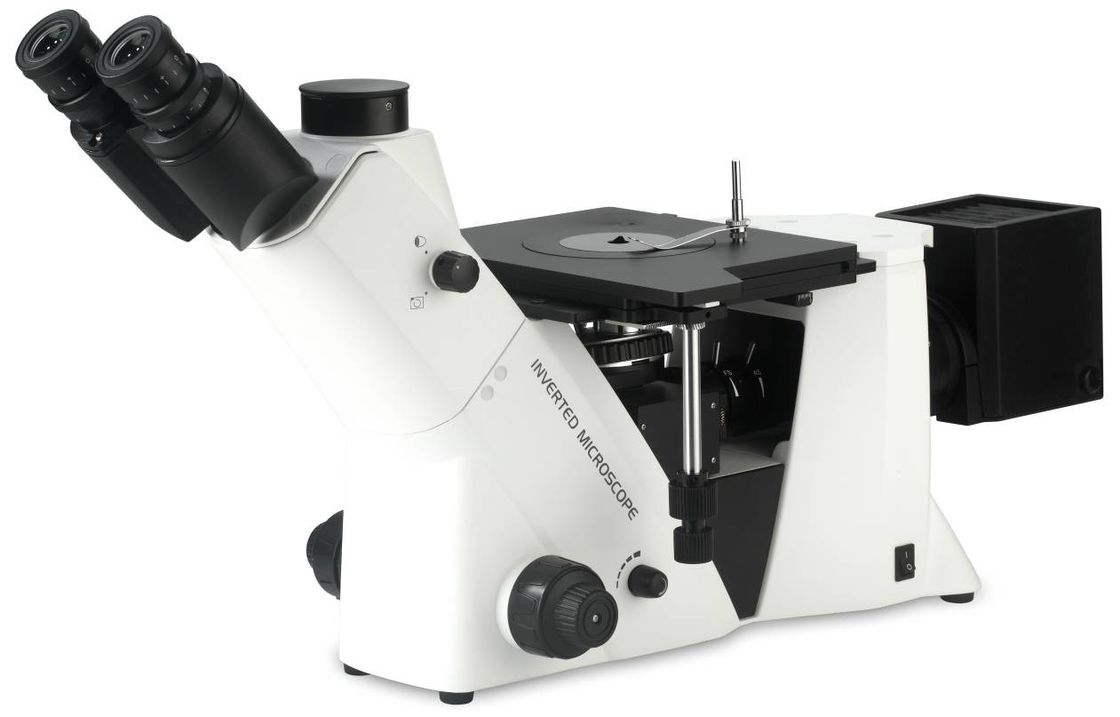

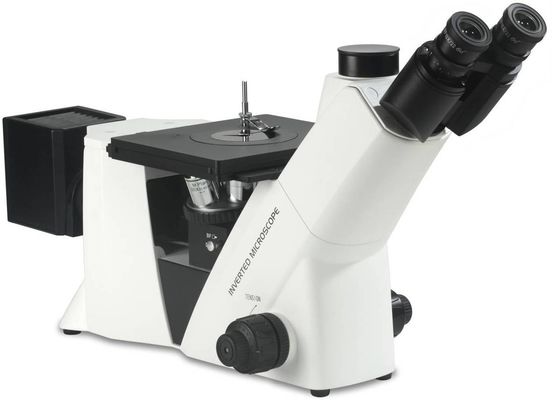

Neuer R&D 50X-1000X wandelte metallurgisches Mikroskop Combinated mit hellem Feld, Dunkelfeld und Polarisierungsbeobachtung um
M13116 wandelte neuer R&D 50X-1000X metallurgisches Mikroskop Combinated mit hellem Feld, Dunkelfeld und Polarisierungsbeobachtung um. Combinated mit hellem Feld, Dunkelfeld und Polarisierungsbeobachtung, dieses umgekehrtes Mikroskop der Reihe sind im Metall, Mineral-, elektronische Industrie weitverbreitet.
Eigenschaften:
| Einzelteil | Spezifikation | M13116A | M13116B | |
| Okular | WF10×/22mm (justierbar) | ● | ● | |
| WF10×/22mm (justierbar, Reticule 0.1mm) | ● | ● | ||
|
Metallurgische LWD-Unendlichkeit Plan-Ziele |
LMPlan FL 5×/0.15 (Halb apochromatisches Ziel) |
W.D.=21.00mm | ● | ○ |
|
LMPlan FL 10× /0.30 (Halb apochromatisches Ziel) |
W.D.= 20.00mm | ● | ○ | |
|
LMPlan FL 20× /0.40 (Halb apochromatisches Ziel) |
W.D.= 15.00mm | ● | ○ | |
|
LMPlan FL 50× /0.55 (Halb apochromatisches Ziel) |
W.D.= 10.00mm | ● | ○ | |
| LPL 80×/0.80 | W.D.= 0.85mm | ○ | ○ | |
|
LMPlan FL 100×0.85 (trocken) (Halb apochromatisches Ziel) |
W.D.= 3.00mm | ○ | ○ | |
|
Metallurgische LWD-Unendlichkeit Plan-Ziele für helles u. Dunkelfeld |
M-PLAN 5×/0.13 BD | W.D=7.30mm | ● | |
| M-PLAN 10×/0.25 BD | W.D.= 11.5mm | ● | ||
| M-PLAN 20×/0.40 BD | W.D.= 5.60mm | ● | ||
| M-PLAN 50×/0.70 BD | W.D.= 1.60mm | ● | ||
| Kopf Seidentopf Trinocular |
Geneigtes 30°, interpupilary Abstand: 48-76mm Lichtverteilung (): 100: 0 (100% für Okular) 80:20 (80% für trinocular Kopf und 20% für Okular) |
● | ● | |
| Nosepiece | Fünffache | ● | ||
| Quadplex (besonders für helle /dark-Feldziele) | ● | |||
| Mechanisches Stadium | Stadiumsgröße: 210 mm×180mm, Bewegenstrecke: 50×50mm, Skala: 0.1mm | ● | ● | |
| Grobe und feine Fokussierungskoaxialeinheit |
Grober Anschlag: 10mm, Feiner Anschlag pro Rotation: 0.2mm, feines Abteilung 2 μm. |
● | ● | |
| Polarisierungseinheit | Polarisator /Analyzer | ● | ● | |
| Beleuchtung | Halogen 12V/50W (Eingangsspannung: 100V~240V) | ● | ● | |
| Lampe 5WLED (Eingangsspannung: 100V~240V) | ○ | ○ | ||
| Filter | Blau | ● | ● | |
| Grünes bernsteinfarbiges Grau | ○ | ○ | ||
| C-Berg | 1×/0.75×/0.5×C-Mount (Fokus justierbar) | ○ | ○ | |
| Adapter für Digital-Fotografie | Gebrauch für CANON/NIKON/OLYMPUS etc. | ○ | ○ | |
Anmerkung:● bedeutet Standard, ○ bedeutet optionales
Neue Forschung und Neuentwicklung.
Kombination mit dem Buchtfeld, Dunkelfeld, Polarisierungsbeobachtung etc. weitverbreitet im Metall, Mineral-, elektronisches Feld.

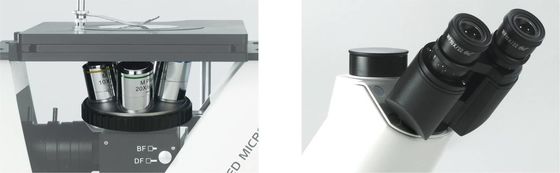

Dunkelfeldziel, machen Beobachtung auf dem dunklen u. hellen Gebiet.
Überformatansichtfeldokular, Ansichtfeld bis 22mm für bequeme Beobachtung.

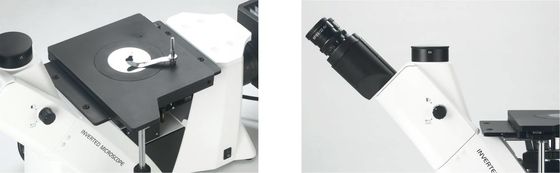

Übergroße Dreischichtarbeitsbühne, auserlesener für Proben.
Lichtverteilung (): 100: 0 (100% für Okular), 80: 20 (80% für trinocular Kopf und 20% für Okular)
Analysator u. Polarisator für einfache Polarisierungsbeobachtung.
Objektive Spezifikation: (""● Bedeutet Standard, „○“ bedeutet optionales)
| Ziel | N.A. |
Arbeitsabstand (Millimeter) |
MDS400 | MDS400D | |
|
Metallurgische LWD-Unendlichkeit Plan-Ziele |
LMPlan FL 5× (Halb apochromatisches Ziel) |
0,15 | 21,00 | ● | |
|
LMPlan FL 10× (Halb apochromatisches Ziel) |
0,30 | 20,00 | ● | ||
|
LMPlan FL 20× (Halb ApochromaticObjective) |
0,40 | 15,00 | ● | ||
|
LMPlan FL 50× (Halb apochromatisches Ziel) |
0,55 | 10,00 | ● | ||
| LPL 80× | 0,80 | 0,85 | ○ | ||
|
LMPlan 100× (trocken) (Halb apochromatisches Ziel) |
0,85 | 3,00 | ○ | ||
|
Metallurgische LWD-Unendlichkeit Plan-Ziele für helles/Dunkelfeld |
M-PLAN 5× BD | 0,13 | 7,30 | ● | |
| M-PLAN 10× BD | 0,25 | 11,50 | ● | ||
| M-PLAN 20× BD | 0,40 | 5,60 | ● | ||
| M-PLAN 50× BD | 0,70 | 1,60 | ● |
Metallurgische LWD-Unendlichkeits-Plan-Ziele
Metallurgische LWD-Unendlichkeits-Plan-Ziele für helles u. Dunkelfeld
M13116 wandelte metallurgisches Mikroskop-allgemeiner Aufbau-Diagramm um

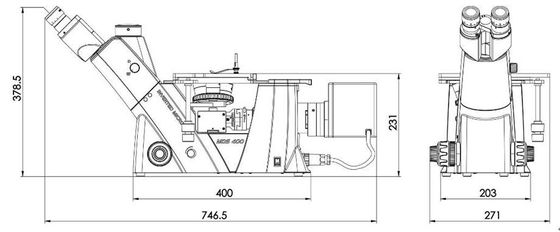

M13116 wandelte metallurgisches Mikroskop-Größe um (Millimeter)
Verpackende Größe: 660mm×590mm×325mm
Bruttomasse: 17kgs
Nettogewicht: 12.5kgs
