Produktdetails:
|
| Farbe: | Weiß | Drawtube: | Binokular |
|---|---|---|---|
| Theorie: | Metallurgisches Mikroskop | ANWENDUNG: | Maschinerie, Elektronik, Plastik etc. |
| Okular: | WF10X22mm | Lineare Wiedergabe: | 50x-1000x |
| Ziel: | 5X, 10X, 20X, 50X, langes Arbeitsabstand-Unendlichkeits-Plan-Ziel | Nosepiece: | 4 Löcher, die Nosepiece rotieren |
| Fokussierung: | Koaxialgrobes und Feineinstellung | Beleuchtung: | 5W LED |
| Markieren: | optisches metallurgisches Mikroskop 50X,optisches metallurgisches Mikroskop 1000X Tinocular,Binokulares metallurgisches Mikroskop des Dunkelfeldes |
||

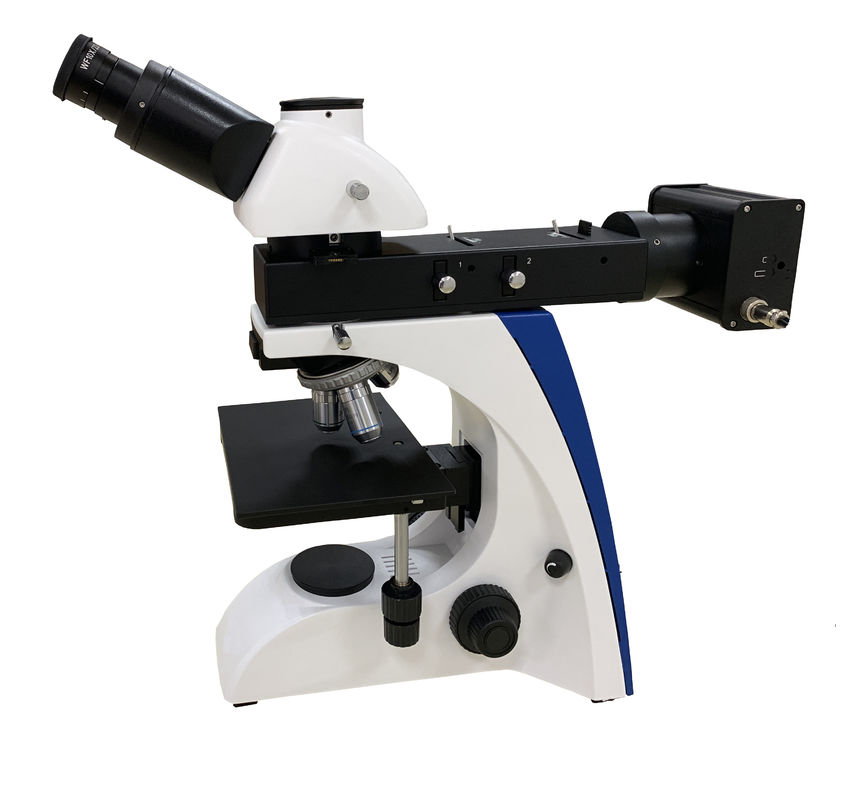

Für beide benutzen helles Feld u. Dunkelfeld 50X-1000X Tinocular metallurgisches Mikroskop
M10129 für beide helles Feld u. Dunkelfeld benutzen 50X-1000X Tinocular metallurgisches Mikroskop. Kamera kann für Datenspeicherung und das Teilen benutzt werden. Es ist ein aktualisiertes verion für Anwendungen von den Labors, Forschungsinstitute, Colleges und Universitäten, zum der Pathologie zu tun, Bakteriologiebeobachtung, Unterricht und Forschung, Analyse und Bewertung von Materialien in den Fabriken und in den Labors.
Eigenschaften:
| Einzelteil | Spezifikation | M10129A | M10129B | M10129C | M10129D | |
| Okular | WF10X/22mm (justierbar) | ● | ● | ● | ● | |
| WF10X/22mm (justierbar, Reticule 0.1mm) | ● | ● | ● | ● | ||
|
Metallurgischer LWD-Unendlichkeits-Plan Ziel |
LMPlan FL 5×/0.15 (Halb apochromatisches Ziel) |
W.D=21.00mm | ● | ● | ||
|
LMPlan FL 10×/0.30 (Halb apochromatisches Ziel) |
W.D=20.00mm | ● | ● | |||
|
LMPlan FL 20×/0.40 (Halb apochromatisches Ziel) |
W.D=15.00mm | ● | ● | |||
|
LMPlan FL 50×/0.55 (Halb apochromatisches Ziel) |
W.D=10.00mm | ● | ● | |||
| LPL80X/0.80 | W.D=0.85mm | ○ | ○ | |||
|
LMPlan FL 100×/0.85 (trocken) (Halb apochromatisches Ziel) |
W.D=3.00mm | ○ | ○ | |||
| Metallurgische LWD-Unendlichkeits-Plan-Ziele für helles u. Dunkelfeld | M-PLAN 5×/0.13 BD | W.D=7.30mm | ● | ● | ||
| M-PLAN 10×/0.25 BD | W.D.= 11.50mm | ● | ● | |||
| M-PLAN 20×/0.40 BD | W.D.= 5.60mm | ● | ● | |||
| M-PLAN 50×/0.70 BD | W.D.= 1.60mm | ● | ● | |||

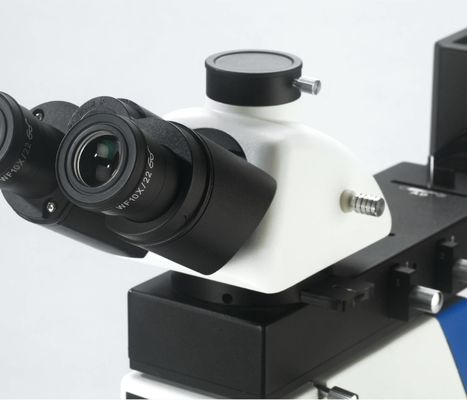

| Kopf Seidentopf Trinocular |
Geneigtes 30°, drehbares 360°, Interpupilary-Abstand: 48mm~76mm, Lichtverteilung (): 100: 0 (100% für Okular) 80:20 (80% für trinocular Kopf und 20% für Okular) |
● | ● | ● | ● | |
| Nosepiece | Fünffache | ● | ● | |||
| Quadplex (besonders für helle /dark-Feldziele M26x1/36“) | ● | ● | ||||
| Mechanisches Stadium |
Stadiumsgröße: 200mm x 150mm, Reisestrecke: 77mm x 52mm Schnelle Senkungseinheit des Stadiums: Up-Down Bewegenstrecke kann erhöht werden 50mm. |
● | ● | |||
| Stadiumsgröße: 182mm x 140mm, Reisestrecke: 77mm x 52mm | ● | ● | ||||
| Polarisierungseinheit | Polarisator /Analyzer | ● | ● | ● | ● | |
| Kondensator | Abbe N.A.1.25, mit Iris Diaphragm. | ● | ● | |||
|
Koaxialgrobes und Feine Fokussierungseinheit |
Grober Anschlag: 25mm, Feiner Anschlag pro Rotation: 0.2mm, feines Abteilung 2 μm, Engeanpassung, oberer Abstandsbegrenzer. |
● | ● | ● | ● | |
|
Reflektieren Beleuchtung |
Lampe 5WLED (Eingangsspannung: 100V~240V) | ● | ● | |||
| Lampe des Halogens 12V/50W (Eingangsspannung: 100V~240V) | ○ | ● | ○ | ● | ||
|
Übertragen Beleuchtung |
Lampe 5WLED (Eingangsspannung: 100V~240V) | ● | ○ | |||
| Lampe des Halogens 6V/30W (Eingangsspannung: 100V~240V) | ○ | ● | ||||
| Filter | Blau | ○ | ○ | ○ | ○ | |
| Grünes bernsteinfarbiges Grau | ○ | ○ | ○ | ○ | ||
| C-Berg | 1 X /0.75X/0.5X (Fokus justierbar) | ○ | ○ | ○ | ○ | |
Lichtverteilung (): 100: 0 (100% für Okular) 80:20 (80% für trinocular Kopf und 20% für Okular)

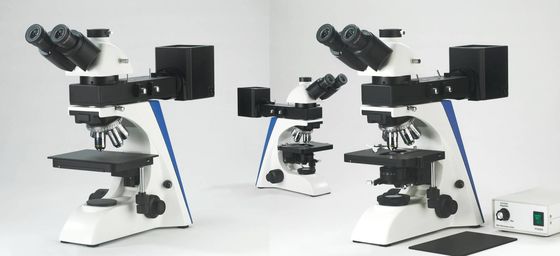

M10129A, M10129B M10129C, M10129D
Stadium mit schneller Senkungseinheit kann 50mm für Arbeitsabstand erhöhen, bequemer für das Beobachten der großen Größenprobe.
Mechanisches Stadium der übergroßen Dreischicht stellt auserleseneres für Proben zur Verfügung.

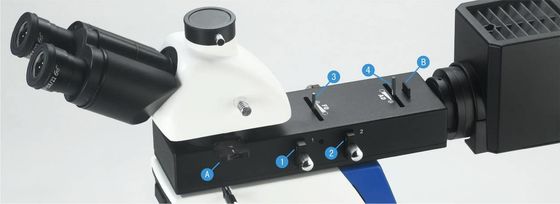

1. Schaltergriff 3. des Polarisators 2.Filter Membran der Feldmembran 4.Aperture
A. Analyzer B. Milchglasschieber
Objektive Spezifikation: (""● bedeutet Standard, „○“ bedeutet optionales)
| Ziel | N.A. |
Arbeitsabstand (Millimeter) |
M10129A/ M10129C |
M10129B/ M10129D |
|
|
Metallurgische LWD-Unendlichkeit Plan-Ziele |
LMPlan FL 5× (Halb apochromatisches Ziel) |
0,15 | 21,00 | ● | |
|
LMPlan FL 10× (Halb apochromatisches Ziel) |
0,30 | 20,00 | ● | ||
|
LMPlan FL 20× (Halb apochromatisches Ziel) |
0,40 | 15,00 | ● | ||
|
LMPlan FL 50× (Halb apochromatisches Ziel) |
0,55 | 10,00 | ● | ||
| LPL 80× | 0,80 | 0,85 | ○ | ||
|
LMPlan 100× (trocken) (Halb apochromatisches Ziel) |
0,85 | 3,00 | ○ | ||
|
Metallurgische LWD-Unendlichkeit Plan-Ziele für helles/Dunkelfeld |
M-PLAN 5× BD | 0,13 | 7,30 | ● | |
| M-PLAN 10× BD | 0,25 | 11,50 | ● | ||
| M-PLAN 20× BD | 0,40 | 5,60 | ● | ||
| M-PLAN 50× BD | 0,70 | 1,60 | ● |

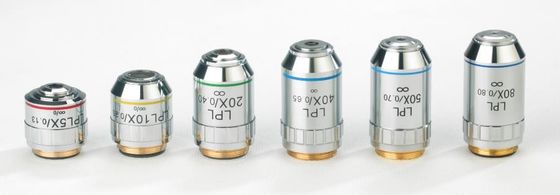

Metallurgische LWD-Unendlichkeits-Plan-Ziele
Metallurgische LWD-Unendlichkeits-Plan-Ziele für helles u. Dunkelfeld

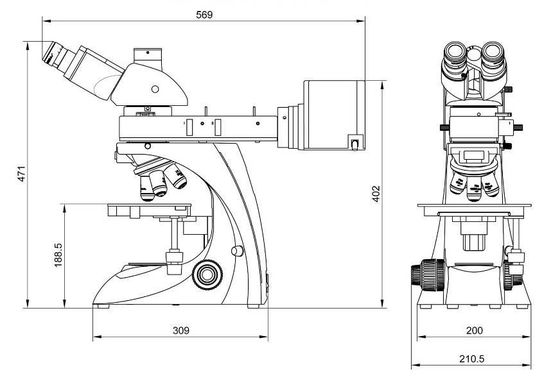

M10129A, metallurgisches Mikroskop-Größe M10129B (Millimeter)
M10129C, metallurgisches Mikroskop-Größe M10129D (Millimeter)
Allgemeiner Aufbau-Diagramm des metallurgischen Mikroskop-M10129
Verpackende Größe: 520mm×470mm×430mm
Bruttomasse: 16kgs
Nettogewicht: 12kgs
