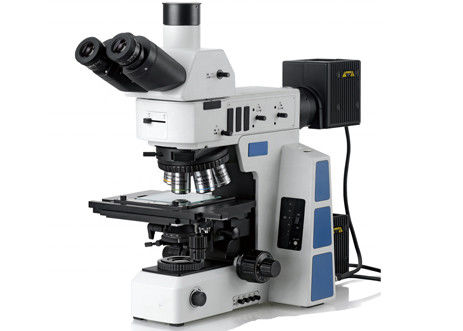

Halb apochromatischer optischer objektiver 400x Trinocular Kopf des metallurgischen Mikroskop-

400X, das tragbares metallurgisches Mikroskop Trinocular für Element-Analyse polarisiert

M10103 400X, das tragbares metallurgisches Mikroskop Trinocular für Element-Analyse-Metallographie bezieht polarisiert hauptsächlich sich, die auf Niederlassung der Materialwissenschaft, die optische (metallografische) Mikroskope und Stereomikroskope benutzt, um die Mikrostruktur, die Niederleistungsstruktur und die zerbrochene Struktur von Materialien zu analysieren, zu studieren und zu kennzeichnen. Es schließt die Darstellung und qualitative Analyse der Mikrostruktur der Materialien ein. Quantitative Kennzeichnung umfasst auch notwendige Probenaufbereitungs- und Stichprobenverfahren. Sie hauptsächlich reflektiert und kennzeichnet die Phase und die Struktur des Materials, der Kristallkörner (einschließlich mögliche Unterkristalle), der Anzahl, der Morphologie, der Größe, der Verteilung, der Orientierung und der räumlichen Anordnung von nicht-metallischen Einbeziehungen und sogar bestimmten Kristalldefekten (wie Verschiebungen).

Eigenschaften:

- Nehmen Sie das der Korrektur- und -kontrastverbesserung der besten Unendlichkeit der Welt doppelte Farboptische System (ICCS) an, um Benutzer mit den schärfsten Bildern zu versehen.

- Unter Verwendung 5 Arten obere Teile, 3 Arten unterere Teile und zwei Spaltenkombinationen, kann es entsprechend Ihren materiellen Entdeckungsanforderungen und wirtschaftlichen Kosten willkürlich und flexibel kombiniert werden, die die Analyse von transparenten Materialien, von undurchsichtigen Materialien und von Leuchtstoffmaterialien verwirklichen können. Gleichzeitig hat es einen starken Verbesserungsraum, zum Ihrer zukünftigen Prüfungsanforderungen sicherzustellen.

- Die größte vorbildliche Höhe der Industrie kann 380 Millimeter erreichen und Sie mit außerordentlichem Bildbereich versehen.

- Die Flexibilität nah an dem Benutzer, kein Berufspersonal werden angefordert, um die Teile der Ausrüstung zu verbessern, und der Benutzer kann die Operation allein abschließen.

Anmerkung:● bedeutet Standard, ○ bedeutet optionales

Befolgend die Philosophie der ununterbrochenen Erforschung u. dem Aussehen nach selbst-überschreiten, ist neues metallurgisches Mikroskop M10103 für Forschung mit einigem bahnbrechendem Entwurf und Funktionen, geboren, eine perfekte Entdeckungslösung zur Verfügung zu stellen und ein neues Muster des industriellen Feldes zu entwickeln.

Betrachtenkopf mit multi-Spaltungsverhältnis

Kopf der Betrachtung M10103 ist von den mehrfachen Wahlen für Verteilungskoeffizienten entworfen. Mit breitem Strahlndarstellungssystem 26.5mm ist super breites Blickfeld verfügbar. Trinocular-Kopf mit aufgerichtetem Bild, Verteilungskoeffizient binokular: 100:0 oder 0:100 Trinocular=. Die bewegliche Richtung von Proben ist so die selbe wie beobachtet. Trinocular-Kopf mit umgekehrtem Bild, Verteilungskoeffizient binokular: Trinocular=100: 0 oder 20:80 oder 0:100. Außer der Konzentration von 100% Licht zum Okularrohr oder zum Kamerarohr, gibt es eine andere Wahl mit 20% Licht zum Okularrohr und 80% zum Kamerarohr, damit Okularbeobachtung und Bildertrag verfügbar gleichzeitig sein können.

Polarisationssystem

Der Polarisator und der Analysator im Polarisationssystem beizutragen, um das Streulicht im Halbleiter und PWB-Entdeckung, Bild zu beseitigen mit klarem Detail ist erreichbar. Es gibt reparierten Analysator und drehbaren Analysator für Wahl. Die Probe kann in den verschiedenen Polarisierungswinkeln mit 360^.rotatable-Analysator beobachtet werden. Nach der Installierung eines neuen entwickelten DIC-Zubehörs außerdem kann dieses Polarisationssystem Störungs-Kontrastsystem Nomarski zum differenzialen verbessert werden.

Störungs-Kontrastsystem Nomarski differenziales

Die weeny Unebenheiten auf der Oberfläche, die nicht auf dem hellen Gebiet gefunden werden kann, ist, ermittelt zu werden, indem sie U-DICR Zubehör verwenden, um hochauflösenden Hintergrund zu schaffen. Er ist für die Prüfung des leitfähigen Partikels von LCD, Oberflächenkratzer der Präzisionsscheibe weitverbreitet.

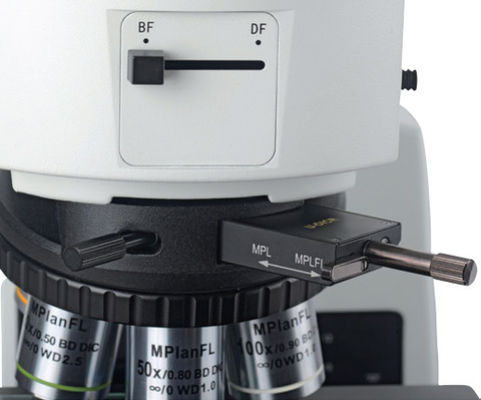

Verknüpfung zwischen dem Graufilter und dem Schalter für BF u. DF

Der Hebel vor Belichtungseinheit wird benutzt, um zwischen helles Feld und Dunkelfeld zu schalten, und er ist mit einem Graufilter (ND50). Wenn Sie von DF zu BF schalten, übernimmt der eingebaute Filter ND50 die Rolle, um die Lichtstärke zu verfallen, wissenschaftlicher und bequemer.

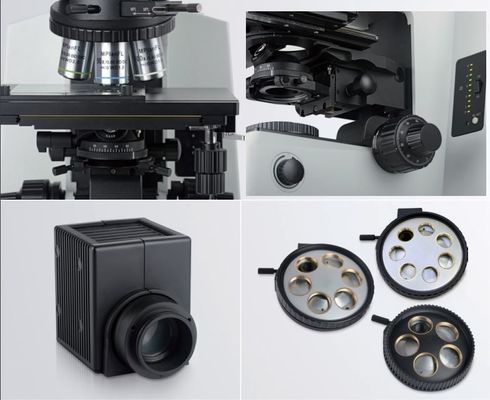

Optionale Nosepieces

Der Öffnungswinkel zwischen optischer Achse und Drehachse des mehrfachen Nosepiece wird auf 15° verringert. Es ist hilfreich, die Genauigkeit des Zentrierens und der Fokussierung zu verbessern. Sieben Ziele können höchstens gleichzeitig zusammengebaut werden. Ununterbrochene und angemessene lineare Wiedergaben von Tief zu Hoch, ist erreichbar.

Ergonomischer Entwurf

■Die Intensität kann durch das Verdunkelungsgerät flexibel justiert werden, das auf der rechten Seite des Rahmens sich befindet. Die Spannung volldigitale Anzeigen ändern. Intensität und gleichzeitig Koaxialfokussieren justierend, verbessert die Arbeits-Leistungsfähigkeit.

■Reflektierte oder übertragene Beleuchtung kann durch den Knopf auf der digitalen Verdunkelungsanzeige geschaltet werden. Unter Verwendung der Reset-Taste, zum der Lichtstärke um ungefähr 8V zu halten (mit einem Kamerakennzeichen auf der Verdunkelungsanzeige), ist es eine optimale Spannung für Fotomikrografie.

■Vier eingebaute Filterhalter mit drei Standardfiltern, ein leerer Halter für optionalen Filter. Allen Filtern können heraus bewegt werden der Strahlengang, indem man den Hebel auszieht.

■Koaxialfokussierungssystem der niedrigen Position mit Spannungsanpassung, die grobe Strecke ist 25mm und die feine Präzision ist 0.001mm. Die Höhe einer kleinen Probe, wie Lötkugel, kann gemessen werden.

Stadium mit Anpassung auf der rechten Hand

4 Zoll Stadiums der Doppelschicht des mechanischen, ist es mit dem Verschlussgerät, zum der y-Achsenbewegung zu begrenzen. Es ist in der horizontalen Entdeckung weitverbreitet zu verfehlen zu vermeiden. Glasplatte ist für Durchlicht verknüpfbar.

Übertragene und reflektierte Belichtungseinheit

langes Lebenszeitlampehaus 12V 100W mit Halogenbirne, liefert es helles und einheitliches Licht. Neue ausschwenkbare Art achromatischer Kondensator (N.A.0.9) optimiert die Leistung von Kohler-Beleuchtung in der niedrigeren linearen Wiedergabe und korrigiert das chromatische und die sphärische Aberration.

Berufs-halb-apochromatische metallurgische Ziele LWD

■BD-Ziele sind für Allzweck bestimmt, verfügbar für Beobachtung des hellen Feldes/des Dunkelfeldes polarizing/DIC. Wenn das viel geführt, wird Licht, die Leistungsfähigkeit der Beispielinspektion verbessert.

■Ausschließlich unter Verwendung der hohen Beförderungslinse und der modernen beschichtenden Technologie, stellt es die natürliche Farbe von Proben wieder her.

■Aluminiumabdeckung verringert das Gewicht, verhindert die Verschmutzung und verbessert auch die Steuerbarkeit von Nosepiece.

■Halb apochromatischer Entwurf verbessert den Kontrast und die Definition von Bildern.

■Langer Arbeitsabstand befriedigt die Nachfragen der Berufsentdeckung, es wird angewendet weit in allen Arten industrielle Felder.

■Diese Ziele können in der Fluoreszenzbeobachtung auch verwendet werden.

■Berufs-helles Feldziel LWD für Wahl.

Hohe Feld-Planokulare des Augepunktes ultra breite

■Brüche des Okulars M10103 durch 22mm herkömmliches Blickfeld, erreichend bis 25mm und 26.5mm, viel glatteres und breiteres Blickfeld, ist hilfreich, die Arbeits-Leistungsfähigkeit zu verbessern.

■Passstift von den Okulareinsätzen in das Okularrohr, das Okular für die einfache Fokussierung reparierend. Größere justierbare Strecke des Diopter von -8 bis +5, befriedigt mehr Nachfragen von verschiedenen Benutzern.

■Okularschale kann Drehung bis, sein externes Streulicht zu vermeiden. Schauspiel-Träger sollten die Schale unten drehen, um beide Schauspiele und Okulare zu schützen.

M10103 ist für Multibeobachtung, wie helles Feld, das Dunkelfeld (reflektiertes helles nur) verfügbar und polarisiert, DIC (nur reflektiertes Licht).

Optische Größe des metallurgischen Mikroskop-M10103 (Millimeter)

Metallurgisches Mikroskop-allgemeiner Aufbau-Diagramm der Reihen-M10103
